درب سکشنال چیست؟ بررسی مشخصات فنی، مکانیزم حرکتی و قیمت درب زیرسقفی

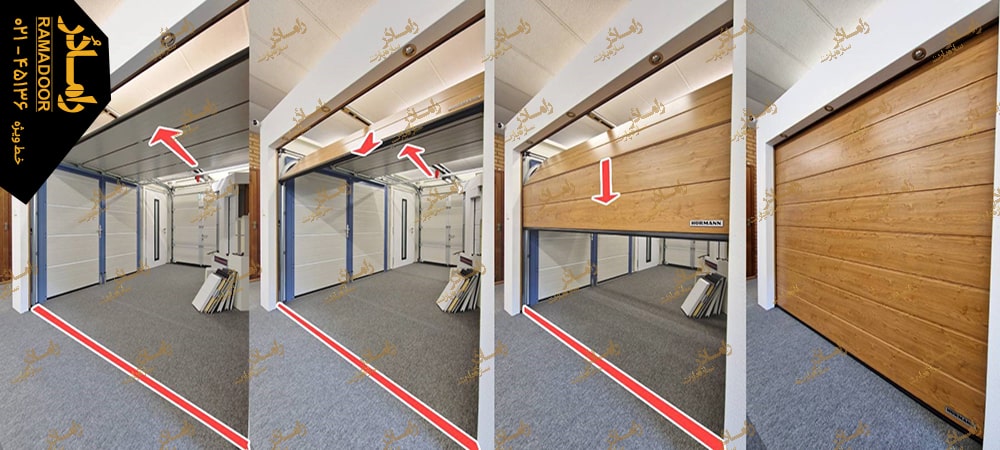

محدودیت فضای بازشو در ورودی پارکینگ‌ها و الزامات عایق‌بندی صوتی و حرارتی در ساختمان‌های مدرن، سیستمهای سنتی لولایی و کرکره‌ای را با چالش‌های فنی روبرو کرده است. درب سکشنال (Sectional Overhead Door) که در اصطلاح بازار با نام درب زیرسقفی شناخته می‌شود، سیستمی متشکل از چند پنل مجزای متصل‌به‌هم است که هنگام باز شدن با چرخش روی ریل‌های هدایت‌کننده، موازی با سقف جمع می‌شود. این مکانیزم نه‌تنها هیچ‌گونه فضای مفیدی از حیاط یا عمق پارکینگ را اشغال نمی‌کند، بلکه حداکثر عرض و ارتفاع عبوری را در اختیار خودروها قرار می‌دهد.
تعادل وزنی این سیستم‌ها به‌جای فشار صرف بر روی موتور، توسط فنرهای بالانس پیچشی تأمین می‌شود؛ موضوعی که استهلاک قطعات مکانیکی را به حداقل رسانده و باز و بسته شدن روان و بی‌صدا را رقم می‌زند.
در این صفحه از درب سکشنال با موارد زیر آشنا خواهید شد:
ساختار و اجزای فنی پنلهای ساندویچی درب زیرسقفی
وجه تمایز کیفی یک درب اتوماتیک سکشنال استاندارد در مقایسه با سایر بازشوها، ساختار لایه‌ای و یراق‌آلات پایدار آن است:
ساندویچ پنلهای ایزوله با ضخامت ۴۰ میلی‌متر:بدنه اصلی از دو لایه ورق گالوانیزه فرم‌داده‌شده با پوشش رنگ الکترواستاتیک ضدخش تشکیل می‌شود که میان آن‌ها فوم متراکم پلی‌یورتان (بدون گازهای مخرب CFC با دانسیته تقریبی ۴۰ کیلوگرم بر متر مکعب) تحت پرس تزریق شده است. این ساختار از اتلاف انرژی جلوگیری کرده و مقاومت بالایی در برابر وزش بادهای شدید و لرزش دارد.
فنر تورشن و سیستم سیم‌بکسل تعادل:وزن کلی پنلها توسط فنرهای پیچشی قدرتمند (Torsion Springs) خنثی می‌شود. این تعادل به اندازه‌ای دقیق است که در شرایط قطع برق، کل پنل چند صد کیلویی با نیروی دست و بدون هیچ فشار مضاعفی جابه‌جا می‌گردد.
لاستیک‌های درزگیر الاستومری (EPDM):چهار جهت پیرامونی فریم درب به لاستیک‌های مقاوم در برابر گرما، سرما و اشعه ماوراءبنفش مجهز هستند تا از نفوذ گردوغبار، باد و باران و هدررفت برودت و حرارت پارکینگ جلوگیری کنند.
انواع درب‌های سکشنال بر اساس نوع کاربری
تفاوت اصلی در طبقه‌بندی این تجهیزات به ابعاد دهانه، میزان تردد روزانه و نوع اپراتور مکانیکی به‌کاررفته بازمی‌گردد:

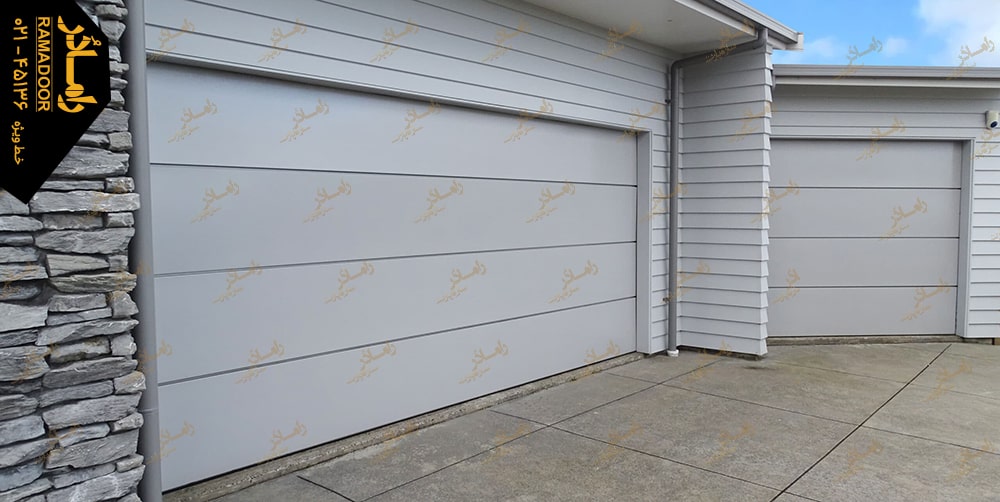

۱. درب سکشنال پارکینگ (مسکونی و اداری)
پروژه‌های مسکونی معمولاً با چالش محدودیت ارتفاع سقف (Headroom) مواجه هستند. درب سکشنال پارکینگبرای نصب استاندارد تنها به فضایی معادل ۲۲ تا ۲۵ سانتیمتر در زیر سقف نیاز دارد. این سیستم به موتورهای سقفی زنجیری یا تسمه‌ای مجهز است که حرکت رفت و برگشتی کاملاً بی‌صدا و بدون لرزش دارند. برای ساختمان‌هایی با نمای مدرن، میتوان از پنلهای آلومینیومی همراه با قاب‌های درب شیشه‌ای یا طلق‌های ضدخش پلی‌کربنات استفاده کرد تا نور طبیعی به فضای پارکینگ منتقل شود.
۲. درب سکشنال صنعتی (سوله‌ها، کارخانجات و آشیانه‌ها)
در ابعاد وسیع صنعتی با ارتفاع‌های بالای ۴ متر، فشارهای دینامیکی متفاوتی به سازه وارد می‌شود. درب سکشنال صنعتی از موتورهای پرقدرت ساید (گیربکسی زنجیری سه‌فاز یا تک‌فاز) با سیکل تردد نامحدود بهره می‌برد. ریل‌های هدایت‌کننده این مدل‌ها بسته به زاویه سقف سوله می‌توانند به‌صورت عمودی کامل (Vertical Lift)، زاویه‌دار متناسب با شیب خرپا یا با لیفت استاندارد طراحی شوند.
مقایسه فنی درب سکشنال با کرکره‌های برقی پارکینگی
بسیاری از سازندگان در انتخاب میان سیستمهای زیرسقفی و مدل‌های رول‌آپ تردید دارند. جدول زیر تفاوت‌های ساختاری این دو سیستم را تشریح می‌کند:
| مؤلفه فنی و عملکردی | درب سکشنال زیرسقفی | سیستمهای سنتی کرکره برقی |
| میزان عایق حرارتی و صوتی | فوق‌العاده بالا (پنل ۴ سانتی‌متری با فوم تزریقی) | بسیار پایین (تیغه‌های اکسترود دوجداره توخالی) |
| کاهش ارتفاع ورودی پارکینگ | صفر (درب کاملاً به زیر سقف منتقل می‌شود) | حدود ۳۰ تا ۴۵ سانتیمتر به‌دلیل ابعاد قوطی و شفت رول |
| میزان استهلاک و صدای کارکرد | بی‌صدا به دلیل بالانس وزنی کامل توسط فنر | صدای بالا ناشی از اصطکاک تیغه‌ها روی رول‌گیر |
| ضریب ایمنی ضدسرقت | مجهز به قفل فنری خودکار و مکانیزم ضد اهرم | آسیب‌پذیر در برابر فشار رو به بالا با دیلم یا جک |
| خلاصکن در زمان قطع جریان برق | آزادسازی آنی با کشیدن طناب خلاصکن و کاربری سبک | چرخش دشوار میل‌ترانس یا نیاز به موتور باتری‌دار (UPS) |
سیستمهای ایمنی استاندارد در درب‌های سکشنال
به‌دلیل وزن پنلها، رعایت استانداردهای ایمنی اروپایی (EN 13241) در این تجهیزات الزامی است:
- سیستم ترمز ایمنی ضدپارسنگ فنر (Spring Break Device): در صورت بروز فرسودگی یا شکستگی فنر تعادل، ضامن‌های مکانیکی در کسری از ثانیه درگیر شیارهای ریل شده و مانع از سقوط ناگهانی پنلها می‌شوند.
- مکانیزم ضدپارگی کابل (Cable Break Device): چنانچه کابل‌های فولادی نگهدارنده به هر دلیلی قطع شوند، کفشک‌های انتهای پنل پایینی در ریل قفل می‌شوند.
- سنسورهای فتوسل و لبه هوشمند (Safety Edge): علاوه بر چشمی‌های مادون قرمز دیواره، لبه لاستیکی زیرین درب مجهز به سنسور فشاری است که به محض برخورد میلی‌متری با مانع، سقف خودرو یا عابر، حرکت معکوس می‌گیرد.
مشاوره تخصصی، بررسی فنی ابعاد و خرید درب سکشنال
تطابق مسیر ریل‌های درب با تأسیسات سقف پارکینگ نظیر لوله‌های آبرسانی، داکت‌های تأسیساتی و کابل‌های برق پیش از طراحی الزامی است. کوچک‌ترین تداخل می‌تواند مانع از باز شدن افقی پنلها زیر سقف شود.
تیم مهندسی رامادُر با اتکا به کارخانه اختصاصی فرم‌دهی و تأمین یراق‌آلات استاندارد، روند ارزیابی و استقرار پروژه شما را همراهی می‌کند:
ارزیابی نقشه‌های تأسیساتی و شیب سقف: پیش از ثبت سفارش خرید درب سکشنال، نقشه مسیر ریل‌گذاری توسط ابزارهای لیزری ترسیم و کمترین فضای ممکن از سقف کسر می‌گردد.
انتخاب اپراتور متناسب با تردد روزانه: توان و سیکل کاری موتور بر اساس وزن سازه و تعداد رفت‌وآمد ساکنان محاسبه می‌شود تا از داغ شدن زودهنگام سیم‌پیچ موتور پیشگیری گردد.
جهت دریافت مشاوره فنی، اعزام تیم کارشناسی بازدید و برآورد برخط هزینه:
📞 میز پشتیبانی و مشاوره فنی رامادُر: 45136-021
حداقل ارتفاع سقف مورد نیاز برای نصب درب سکشنال چقدر است؟
برای سیستمهای فنر جلو به ۲۵ سانتیمتر و برای سیستمهای فنر عقب به حداقل ۱۸ سانتیمتر فضای آزاد از بالای دهانه تا زیر سقف بتنی نیاز است.
در صورت قطع برق، باز و بسته کردن درب دشوار نخواهد بود؟
بههیچوجه؛ فنرهای تورشن با خنثی کردن وزن پنلها تعادل کامل ایجاد میکنند. با کشیدن شستی خلاصکن موتور، درب با نیروی دست یک فرد و با فشاری کمتر از ۵ کیلوگرم بالا میرود.
آیا امکان تعبیه درب نفررو در داخل پنلهای درب سکشنال وجود دارد؟
بله؛ در انواع مسکونی و صنعتی میتوان درب نفررو ورودی (Wicket Door) مجهز به سنسور ایمنی حرکت تعبیه کرد تا بدون نیاز به بالا رفتن کل سازه، افراد بهراحتی تردد کنند.
چه عواملی بر تفاوت هزینه خرید درب سکشنال تأثیر دارند؟
ابعاد دهانه ورودی، برند و توان اپراتور (موتور سقفی یا ساید صنعتی)، نوع پوسته پنل (طرح شیاردار، برجسته یا شفاف آلومینیومی) و کشور سازنده اتصالات و لولاها شاخص‌های اصلی تعیین قیمت نهایی هستند.
