اجرای هندریل شیشه ای برای پله برقی
هندریل شیشهای پله برقی؛ دیواره‌های شیشهای پاساژها چطور جان مسافران را نجات می‌دهند؟

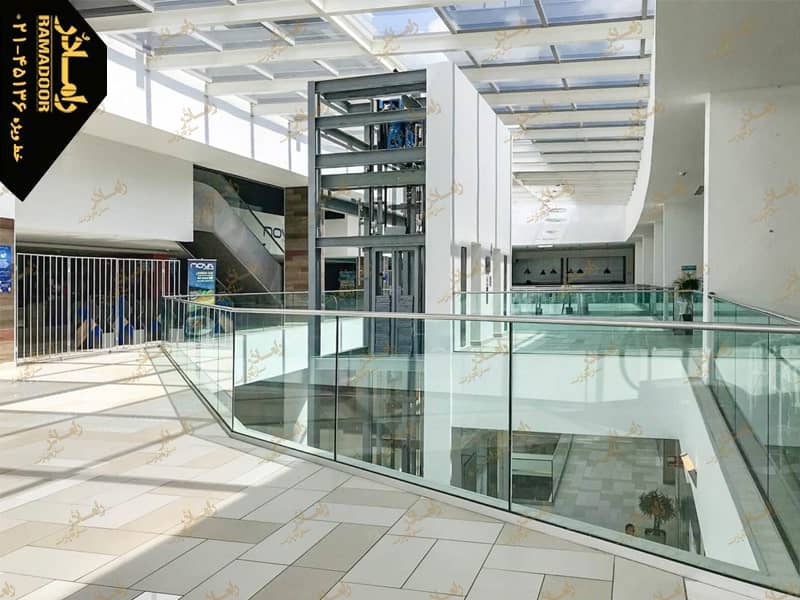

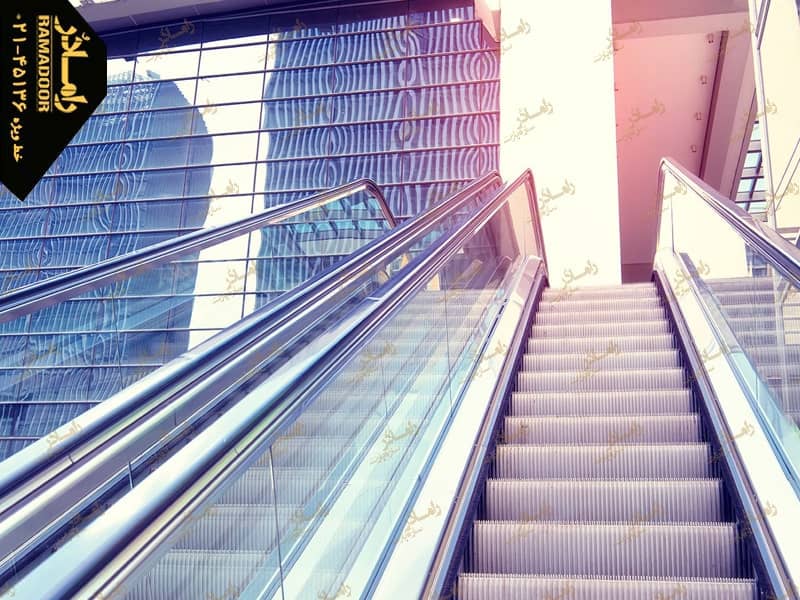

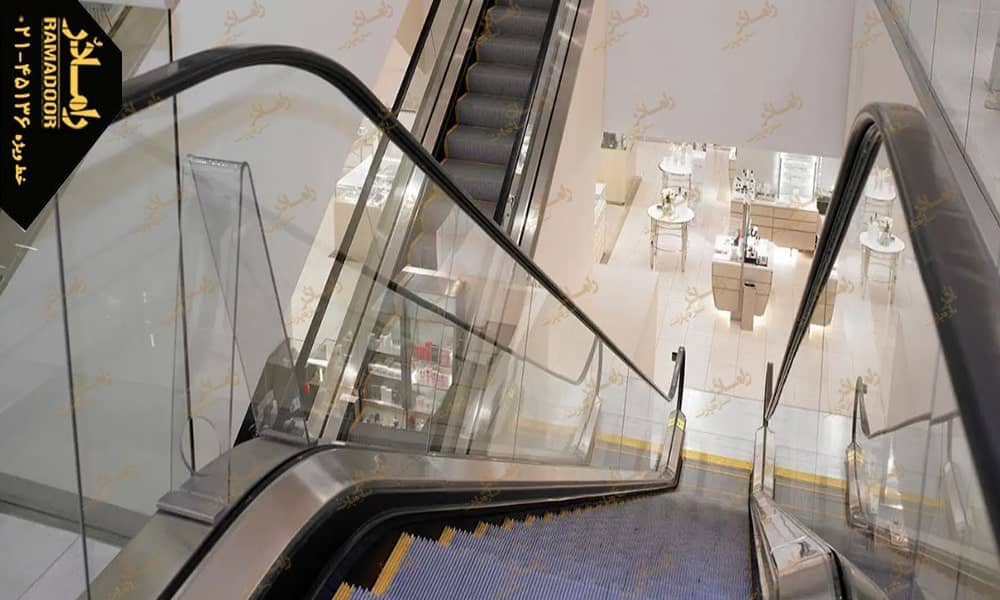

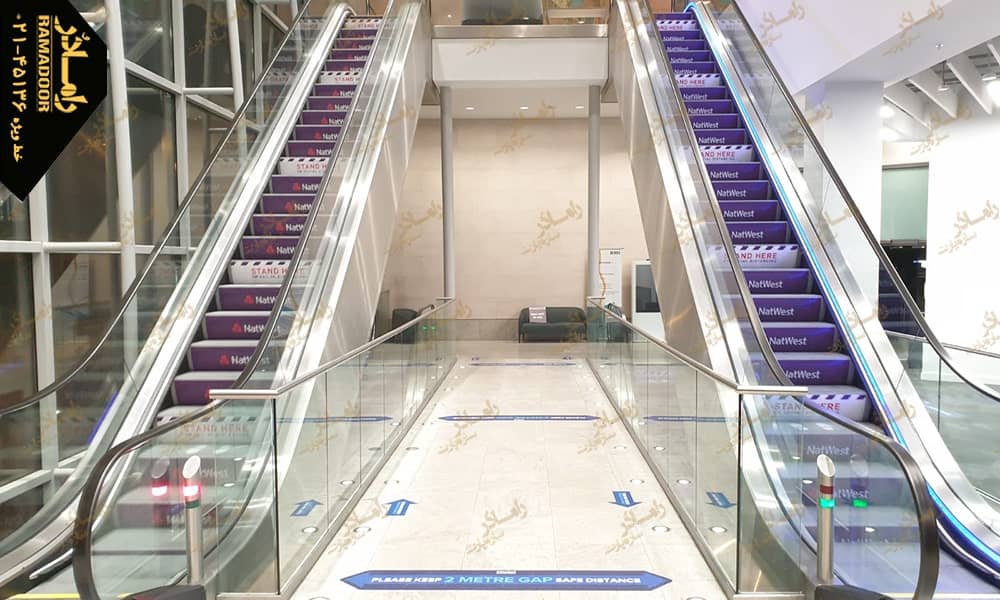

اگر تا به حال وارد یک مرکز خرید مدرن شده باشید، حتماً دیده‌اید که دیواره‌های اطراف پله برقی کاملاً از جنس شیشه شفاف ساخته شده‌اند؛ طوری که انگار در هوا معلق هستید. این دیواره‌های براق و محکم را در اصطلاح مهندسی هندریل یا جان‌پناه شیشهای پله برقی می‌نامند.
شاید در نگاه اول شیشه برای محیط پرتردد و شلوغی مثل پله برقی خطرناک به نظر برسد؛ اما جالب است بدانید اگر این شیشه‌ها طبق استانداردهای جهانی و مقررات ساختمان ساخته شوند، مقاومتی برابر با دیوارهای بتنی دارند و حتی در برابر شدیدترین ضربه‌ها هم نمی‌شکنند و پایین نمی‌ریزند.
در این مطلب یاد می‌گیرید که چه نوع شیشهای برای پله برقی استاندارد است، انواع روش‌های مهار شیشه بدون لق‌زدن چیست، و چرا شیشه‌های نامرغوب می‌توانند جان افراد را به خطر بیندازند.
در این صفحه از هندریل شیشه ای با موارد زیر آشنا می شوید:
- ساختار دیواره شیشهای پله برقی دقیقاً از چه اجزایی تشکیل شده است؟
- ۳ روش نصب شیشه پله برقی و تفاوت آن‌ها در چیست؟
- کدام سیستم نصب هندریل برای پروژه شما مناسب‌تر است؟
- چرا نباید از شیشه سکوریت تکلایه در پله برقی استفاده کرد؟
- چطور از شیشه‌های پله برقی نگهداری کنیم تا خط نیفتند و لق نشوند؟
- چرا طراحی و اجرای هندریل پله برقی با رامادُرامن و بی‌خطر است؟
ساختار دیواره شیشهای پله برقی دقیقاً از چه اجزایی تشکیل شده است؟
دیواره شیشهای پله برقی فقط یک تکه شیشه ساده نیست؛ بلکه یک سیستم مهندسی ایمن و چند وجهی است که از ۳ بخش اصلی ساخته میشود:
- شیشه لمینت نشکن (مهم‌ترین بخش ایمنی): این شیشه‌ها از دو لایه شیشه سکوریت مقاوم تشکیل شده‌اند که در میان آن‌ها یک لایه طلق شفاف و کشسان به نام PVB قرار دارد. حتی اگر چکش سنگینی به شیشه برخورد کند، شیشه خرد نمی‌شود و مثل شیشه جلوی اتومبیل ترک می‌خورد اما سر جای خود محکم باقی می‌ماند.
- پایهها و بست‌های مهارکننده (یراق‌آلات استیل و آلومینیوم): شیشه‌ها باید با اتصالات بسیار قدرتمند از جنس استیل ضدزنگ ۳۰۴ یا آلومینیوم فابریک ۶۰۶۳ به بدنه فلزی پله برقی پیچ شوند تا در اثر لرزش موتور پله شل نشوند.
- نوار دستگیره یا نشیمن بالایی (هندریل روکار): نواری از جنس استیل یا آلومینیوم باریک روی لبه بالایی شیشه قرار می‌گیرد تا هم لبه‌های شیشه از ضربه محافظت شوند و هم دست مسافران روی سطح نرم و بدون تیزی قرار گیرد. برای مشاهده کاربرد این شیشه‌ها در سایر نقاط ساختمان، می‌توانید بخش نرده و هندریل شیشه ای را مشاهده کنید.
۳ روش نصب شیشه پله برقی و تفاوت آن‌ها در چیست؟
برای اینکه شیشه محکم بایستد و تکان نخورد، تکنسین‌ها از روش‌های متفاوتی برای مهار آن استفاده می‌کنند. هر کدام از این روش‌ها ظاهر و ویژگی خاص خود را دارند:
۱. سیستم پروفیل یکپارچه (پایه‌های ناودانی آلومینیومی - دفنی یا روکار):در این روش، پایین شیشه درون یک کانال یا ریل آلومینیومی ضخیم قرار می‌گیرد و با گوه‌های پلاستیکی مخصوص کاملاً تراز و سفت میشود. این سیستم محکم‌ترین نوع مهار است و هیچ پیچ یا پایه‌ای روی دید شیشه قرار نمی‌گیرد.
۲. سیستم بست نقطه‌ای (فیکس‌پوینت استیل):در این حالت، شیشه سوراخ‌کاری شده و توسط استوانه‌های استیل دایره‌ای شکل به دیواره فلزی پله برقی پیچ میشود. این طرح نمایی صنعتی و مدرن ایجاد می‌کند.

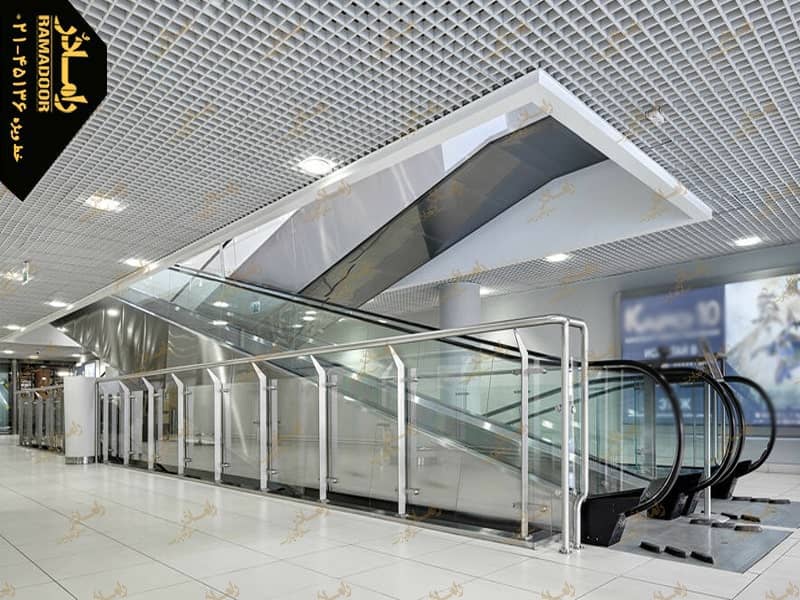

۳. سیستم پایه‌های ایستاده (اسپیگات):پایه‌هایی پایه‌ای کوتاه به شکل U از جنس استیل ضدزنگ روی شاسی پله نصب میشوند و لبه پایین شیشه را مثل یک گیره قدرتمند در آغوش می‌گیرند.
کدام سیستم نصب هندریل برای پروژه شما مناسب‌تر است؟
| روش نصب دیواره شیشهای | شکل ظاهری و میزان شفافیت | مقاومت در برابر لرزش پله برقی | سرعت نصب و سهولت تعویض |
| ریل آلومینیومی سرتاسری | حداکثر شفافیت (بدون پایه اضافی در دید) | فوق‌العاده بالا (تحمل ضربه سنگین) | نیاز به زیرسازی اولیه دقیق و مهندسی |
| بست نقطه‌ای استیل (فیکس‌پوینت) | دید مدرن با نمایان بودن دکمه‌های استیل | بسیار بالا (بدون لرزش) | نیازمند سوراخ‌کاری بسیار دقیق در کارخانه |
| پایه‌های کوتاه‌گیره‌ای (اسپیگات) | سبک، مینی‌مال و خلوت | مناسب برای بارهای استاندارد تردد | سریع‌ترین روش نصب و تنظیم |
چرا نباید از شیشه سکوریت تکلایه در پله برقی استفاده کرد؟
یک اشتباه بسیار خطرناک در برخی پروژه‌ها، استفاده از شیشه سکوریت معمولی ۱۰ میلیمتر برای کاهش هزینه‌ها است. چرا این کار یک فاجعه ساختمانی است؟
- شیشه سکوریت تکلایه بسیار مقاوم است، اما در صورت ضربه شدید یا نقص ساختاری، به هزاران تکه کوچک تبدیل شده و به یکباره فرو می‌ریزد.
- اگر شیشه در ارتفاع پله برقی بریزد، خطر سقوط مسافران از ارتفاع چندین متری پاساژ به طبقه پایین وجود دارد!
- قانون استاندارد مهندسی: تنها شیشه مجاز برای دیواره پله برقی و محافظ پرتگاه، شیشه لمینت (حداقل دو لایه سکوریت با ضخامت ترکیبی ۱۲ تا ۲۰ میلیمتر) است؛ چون طلق میانی حتی در صورت شکستن شیشه، مانع ریختن آن شده و افراد را در جای خود نگه می‌دارد. همین استاندارد برای جداسازی سایر فضاهای حساس در پارتیشن شیشه ای و بالکن‌ها نیز اعمال میشود.
۴ دلیل که معماران عاشق هندریل شیشهای در مراکز تجاری هستند.
چرا امروزه در تمام پاساژهای لوکس، فلز و نرده‌های آهنی کنار گذاشته شده و شیشه جای آن‌ها را گرفته است؟
- روشنایی و نور طبیعی: شیشه مانع عبور نور نمی‌شود؛ بنابراین طبقات زیرین پله برقی تاریک و دلگیر به نظر نمی‌رسند.
- دید عالی به ویترین مغازه‌ها: وقتی خریداران روی پله برقی بالا می‌روند، دیواره شیشهای مانع دید آن‌ها نمی‌شود و می‌توانند تمام فروشگاه‌های اطراف را ببینند.
- نظافت آسان و بهداشتی: برخلاف نرده‌های آهنی که رنگ آن‌ها می‌پرد یا لک می‌گیرد، شیشه با یک دستمال نم‌دار و شیشه‌شوی ساده مثل روز اول برق می‌افتد.
- عایق‌بندی و کاهش صدای موتور: دیواره‌های شیشهای ضخیم مثل یک مانع صوتی عمل می‌کنند و صدای چرخش زنجیرها و قطعات پله برقی را در فضای پاساژ کاهش می‌دهند.
چطور از شیشه‌های پله برقی نگهداری کنیم تا خط نیفتند و لق نشوند؟
نگهداری از سازه‌های شیشهای در فضاهای شلوغ اصولی دارد که طول عمر آن‌ها را به بالای ۲۰ سال می‌رساند:
- چکاپ دوره‌ای پیچ‌ها و گُوه‌ها: به دلیل لرزش مداوم حرکت پله برقی، هر ۳ ماه یک‌بار نصاب باید اتصالات پایینی را آچارکشی کند تا شیشه دچار لقی میلی‌متری نشود.
- پرهیز از سیم ظرفشویی یا شوینده‌های اسیدی: برای تمیز کردن شیشه هرگز از ابزار زبر استفاده نکنید؛ تنها دستمال مایکروفایبر و مایع شیشه‌شوی استاندارد کافی است.
- اجرای پوشش نانو آب‌گریز: زدن مواد ضدلک نانو باعث میشود اثر انگشت و چربی دست مسافران روی شیشه نماند و شفافیت شیشه ماندگار باشد. اگر علاقه‌مند به این نوع تکنولوژی هستید، این استاندارد در سازه‌های مدرن نظیر شیشه دودبند ساختمانی نیز برای نظافت بهتر به کار می‌رود.
چرا طراحی و اجرای هندریل پله برقی با رامادُرامن و بی‌خطر است؟
نصب دیواره شیشهای در مجاورت بخش‌های مکانیکی پله برقی کاری نیست که بتوان به هر کارگاهی سپرد. هرگونه خطای نیم‌میلی‌متری در برش زاویه‌دار شیشه باعث برخورد آن با پله متحرک و شکستن فاجعه‌بار میشود.
تیم مهندسی رامادُر (مرجع تخصصی سازه‌های شیشهای و درب‌های اتوماتیک):
- برش دقیق CNC و الگوبرداری لیزری: تمام پنلهای شیشهای پله برقی با زاویه دقیق شیب پله (۳۰ تا ۳۵ درجه) در کارخانه برش خورده و لبه‌های آن‌ها لول دیاموند و صیقلی میشود.
- استفاده از شیشه لمینت استاندارد و یراق‌آلات استیل ۳۰۴: تضمین بالاترین درجه ایمنی ضدسقوط و مقاومت در برابر زنگ‌زدگی و خط‌وخش.
- رعایت دقیق مبحث ۴ مقررات ملی ساختمان: رعایت ارتفاع قانونی استاندارد برای حفاظت کامل از جان کودکان و بزرگسالان.
برای مشاوره فنی، برآورد هزینه و بازدید رایگان از پروژه، همین حالا با کارشناسان ما تماس بگیرید:
📞 شماره تماس مستقیم رامادُر: 45136-021
آیا شیشه سکوریت تکلایه برای دیواره پله برقی مجاز است؟
خیر؛ طبق مقررات ملی ساختمان، برای ارتفاع و پرتگاهها تنها استفاده از شیشه لمینت (دو لایه سکوریت با طلق PVB) مجاز است تا در صورت شکستن احتمالی، شیشه سر جای خود باقی بماند و خطر سقوط جانی پیش نیاید.
حداقل ضخامت استاندارد شیشه برای پله برقی چقدر است؟
ضخامت استاندارد معمولاً بسته به طول دهنه و نوع پایهها، بین ۱۲ تا ۲۰ میلیمتر لمینت (شامل ترکیب دو لایه شیشه ۶، ۸ یا ۱۰ میل سکوریت همراه با طلق) متغیر است.
آیا لرزش دائمی پله برقی باعث شکستن یا شل شدن شیشه‌ها نمی‌شود؟
خیر، به شرطی که از واشرها و نوارهای EPDM جاذب ضربه درون پایه‌های آلومینیومی یا استیل استفاده شده باشد؛ این لاستیک‌ها تمامی لرزش‌های مکانیکی پله برقی را جذب می‌کنند.
زاویه پنلهای شیشهای پله برقی چگونه اندازهگیری میشود؟
شیب استاندارد پلههای برقی معمولاً ۳۰ یا ۳۵ درجه است و پنلهای شیشهای توسط کارشناسان رامادُر با شابلونبرداری لیزری دقیقا مطابق با شیب دستگاه در کارخانه سکوریت و لمینت میشوند.
